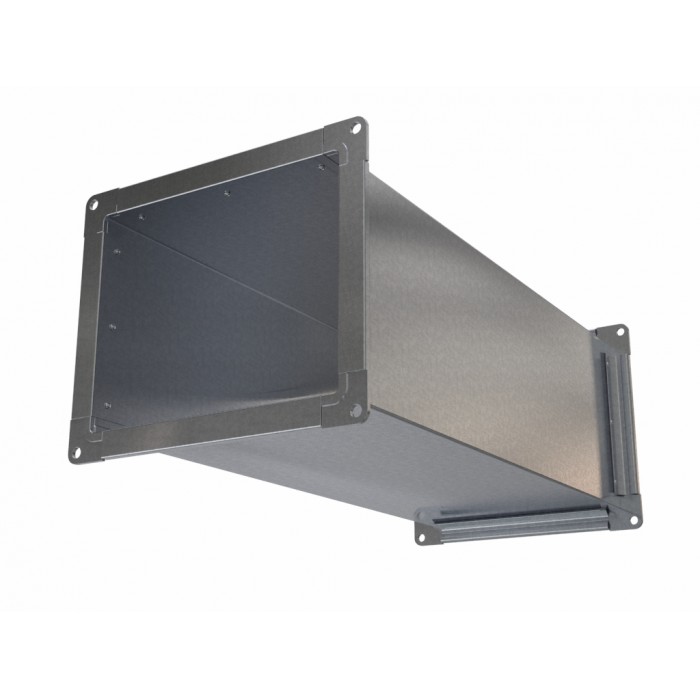

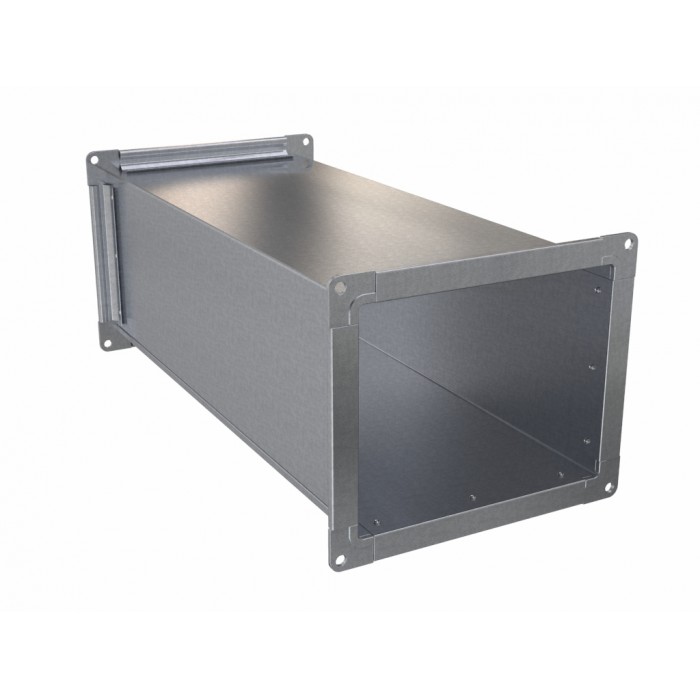

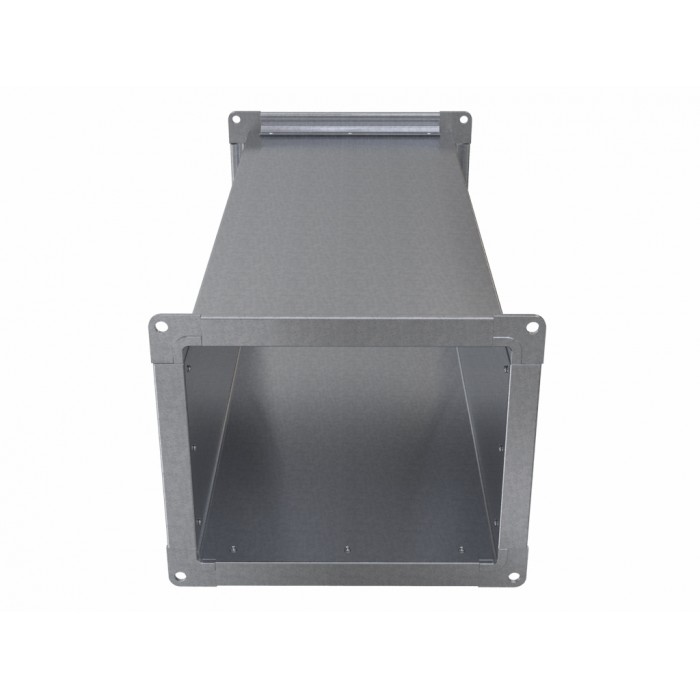

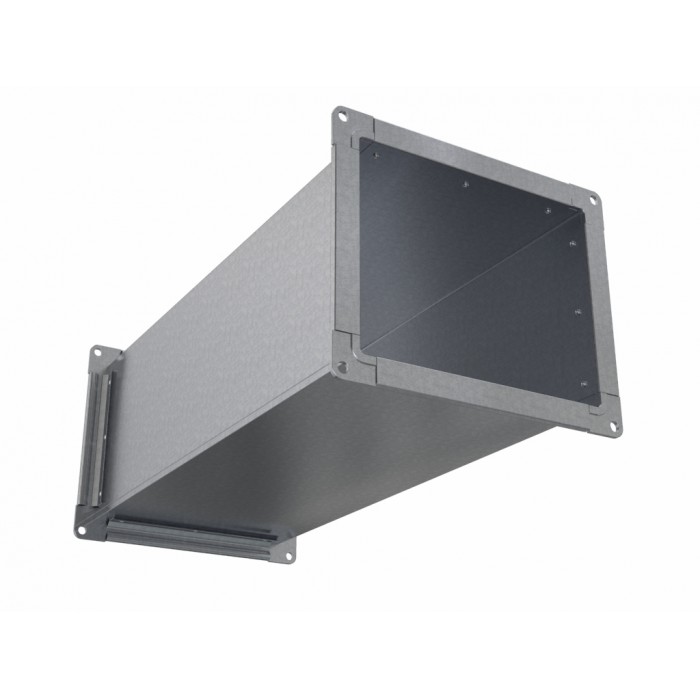

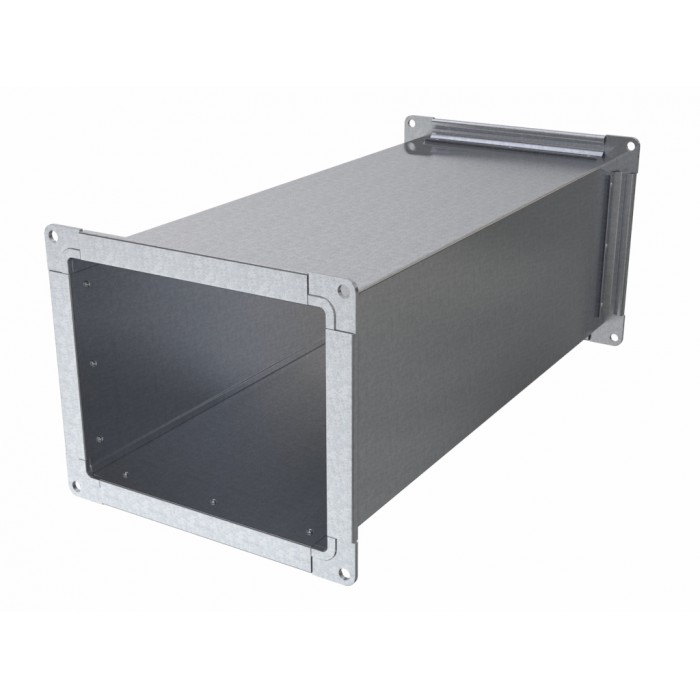

Прямые участки воздуховода (прямоугольные)

Прямые участки воздуховода (прямоугольные)
Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)Прямые участки воздуховода (прямоугольные)

Модель: Прямые участки воздуховода

Есть в наличии

Цена по запросу

Характеристики

Прямоугольные воздуховоды из оцинкованной и нержавеющей стали

Длина L, мм
1250-1500
Тип фланца
Без шины-Шина R30
Толщина металла, мм
оц. ст. 0,5-оц. ст. 1,2

Описание товара

Линия делает следующие операции по производству воздуховодов прямоугольного сечения:

  • раскраивает развертку воздуховода;
  • отрезает нужный размер;
  • загибает под нужным углом.
После линии заготовка поступает на тоннельный станок Duct Zipper, на котором формируется фальцевое соединение. Следующим этапом одевается и закрепляется рамка из шины и уголка. Готовый воздуховод прямоугольного сечения из оцинкованной или нержавеющей стали промазывается по углам герметиком.

Герметичность всех воздуховодов соответствует классу "Н", при необходимости достижения класса плотности "П" перед сборкой рекомендуется нанести в швы герметик.

Пределом давления и разряжения для воздуховода стандартной конструкции является 1000 Па. Рекомендованный температурный диапазон -70 к +80°С.

Сеть воздуховодов необходимо компоновать из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек. Рекоменду­ется применять отводы с центральным углом 900 и 450 и радиусом шейки, равным 150мм.

Следует применять воздуховоды размерами наружных сечений:

Использование воздуховодов длиной 1250 мм позволяет увеличить их жесткость и избавиться от проблем «хлопающих» воздуховодов. При соотношении сторон более 1:3 используются дополнительные узлы увеличения жесткости. Эти меры позволяют Вам избавиться от дополнительных работ при вводе систем в эксплуатацию.

Длина прямых участков должна соответствовать требованиям монтажных проектов, но не превышать длину 2500 мм.


Материал и толщина материала используемые для изготовления:
  • сталь рулонная оцинкованная от 0,55 до 1,2 мм.
  • сталь рулонная нержавеющая от 0,5 до 1,2 мм.
  • сталь листовая нержавеющая от 1,4 до 2,0 мм.
Длина прямых участков:
  • стандартная длина прямых участков 1250 мм.
  • изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.
  • минимальная длина прямых участков 100 мм.
Тип соединения:
  • на фланцах из шины и уголка
  • на фланцах из сварного уголка
  • без фланцев на реечном соединении
Материал для фланцев:
  • шина №20 + уголок 20(65); 20(95)
  • шина №30 + уголок 30 (105)
  • сварной уголок 25х25х4; 32х32х4; 40х40х4; 50х50х5

Характеристики

Прямоугольные воздуховоды из оцинкованной и нержавеющей стали

Длина L, мм
1250-1500
Тип фланца
Без шины-Шина R30
Толщина металла, мм
оц. ст. 0,5-оц. ст. 1,2
Запросить спецификацию

Технические характеристики и размеры

100x150;
100x200;
100x250;
150x150;
150x200;
150x250;
200x200;
200x250;
200x300;
200x400;
200x500;
250x250;
250x300;
250x400;
250x500;
250x600;
250x800;
300x300;
300x400;
300x500;
300x600;
300x800;
300x1000;
400x400;
400x500;
400x600;
400x800;
400x1000;
400x1200;
500x500;
500x600;
500x800;
500x1000;
500x1200;
500x1600;
500x2000;
600x600;
600x800;
600x1000;
600x1200;
600x1600;
600x2000;
800x800;
800x1000;
800x1200;
800x1600;
800x2000;
1000x1000;
1000x1200;
1000x1600;
1000x2000;
1200x1200;
1200x1600;
1200x2000;
1600x1600;
1600x2000.





Модификации

Толщина металла, ммТип фланцаДлина, ммЦенаКоличествоДействие
оц. ст. 0,8Шина R301250по запросу
оц. ст. 1,2Без шины1250по запросу
оц. ст. 0,8Без шины1250по запросу
оц. ст. 1,0Шина R201250по запросу
оц. ст. 0,7Шина R201250по запросу
оц. ст. 0,9Шина R301250по запросу
оц. ст. 0,5Шина R301250по запросу
оц. ст. 0,9Без шины1250по запросу
оц. ст. 0,5Без шины1250по запросу
оц. ст. 1,2Шина R201250по запросу
оц. ст. 0,8Шина R201250по запросу
оц. ст. 1,0Шина R301250по запросу
оц. ст. 0,7Шина R301250по запросу
оц. ст. 1,0Без шины1250по запросу
оц. ст. 0,7Без шины1250по запросу
оц. ст. 0,9Шина R201250по запросу
оц. ст. 1,2Шина R301250по запросу
оц. ст. 0,5Шина R201250по запросу
оц. ст. 0,8Шина R201500по запросу
оц. ст. 1,0Шина R301500по запросу
оц. ст. 0,7Шина R301500по запросу
оц. ст. 1,0Без шины1500по запросу
оц. ст. 0,7Без шины1500по запросу
оц. ст. 0,9Шина R201500по запросу
оц. ст. 0,5Шина R201500по запросу
оц. ст. 0,8Шина R301500по запросу
оц. ст. 0,8Без шины1500по запросу
оц. ст. 1,0Шина R201500по запросу
оц. ст. 0,7Шина R201500по запросу
оц. ст. 0,9Шина R301500по запросу
оц. ст. 0,5Без шины1500по запросу
оц. ст. 0,9Без шины1500по запросу
оц. ст. 0,5Шина R301500по запросу
